行业背景
针对数据中心精密配电柜的IT负载的不断变化和快速发展，也提高了对于精密配电柜中监测装置要求，一套可集成各项参数测量监控、且可充分满足不断增加的负载要求的监控装置，成了现代精密配电柜中的重要指标。
配电柜是为数据中心的IT设备机柜提供电源的末端配电设备，一般采用双回路供电，电源分别来自两台冗余的UPS，分为交流和直流供电，一般放置在机柜阵列的两端，也称列头柜，如下图所示。

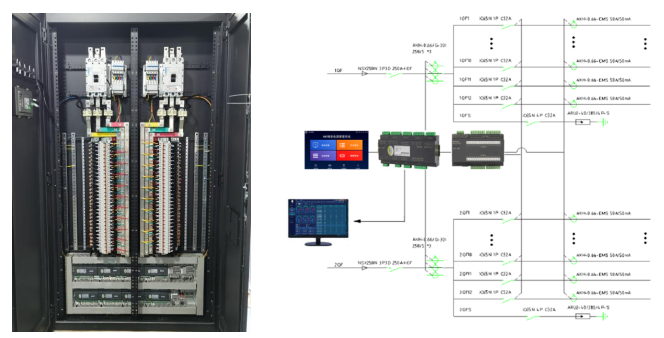

ANDPF配电柜
/
配置方案
安科瑞配电监控解决方案针对配电柜监控数字化要求，方案包括交流（AC220V）、直流（DC-48V/240V/336V）系统。由触摸式液晶显示屏、综合信息处理主机模块、开关状态采集模块、电流互感器(交流)或霍尔传感器(直流)采集单元模块等组成。监测两路主进线和A+B双面馈线回路电量参数、开关状态、谐波含量、柜内温湿度等数据，可以在本地触摸屏显示，同时可以上传AcrelEMS-IDC数据中心能效管理系统显示和报警。产品方案如下。

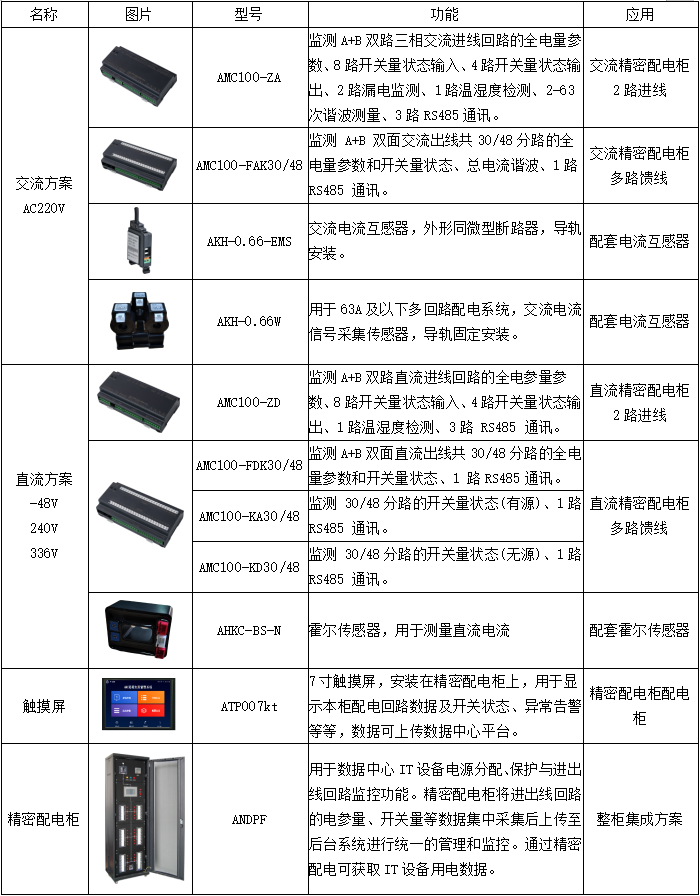

安科瑞配电柜数字化方案选型
交流

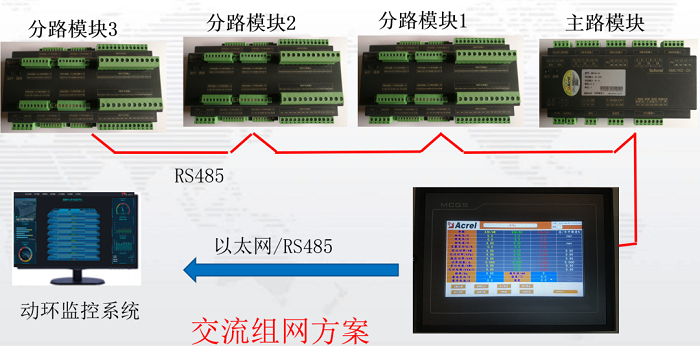

组网方案
功能
1）针对精密配电的典型应用场景，可以进行集成检测回路数量和测量参数，单个模块可以到达48回路；
3）测量精度：电流、电压0.2级；功率、电能0.5级；
3）系统集成回路数量：进线4回路，出线192回路；
4）数据反应速度：开关状态动作反应时间1-2s，数据变化反应时间2-3秒。

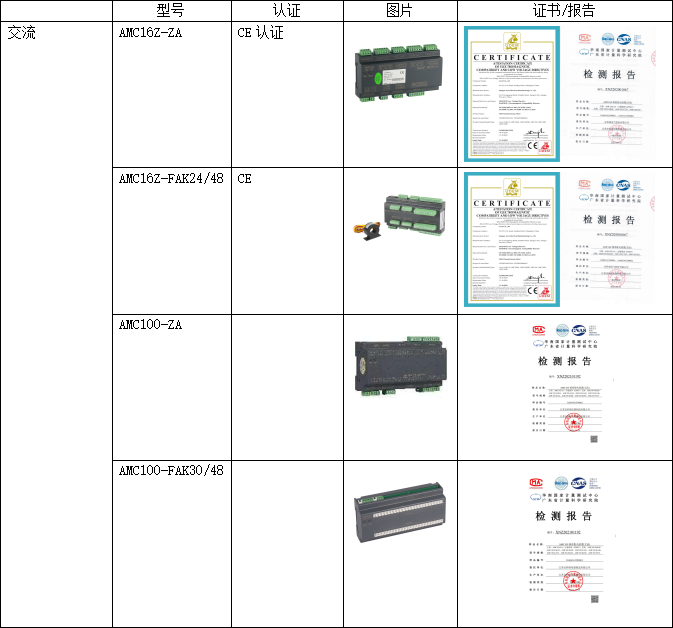

产品选型
直流

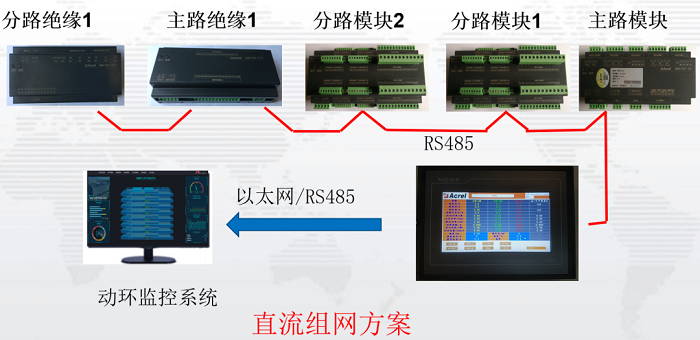

组网方案
功能
1）针对精密配电的典型应用场景，可以进行集成检测回路数量和测量参数，单个模块可以到达48回路；
3）测量精度：电流、电压0.2级；功率、电能0.5级；
3）系统集成回路数量：进线4回路，出线192回路；
4）数据反应速度：开关状态动作反应时间1-2s，数据变化反应时间2-3秒。

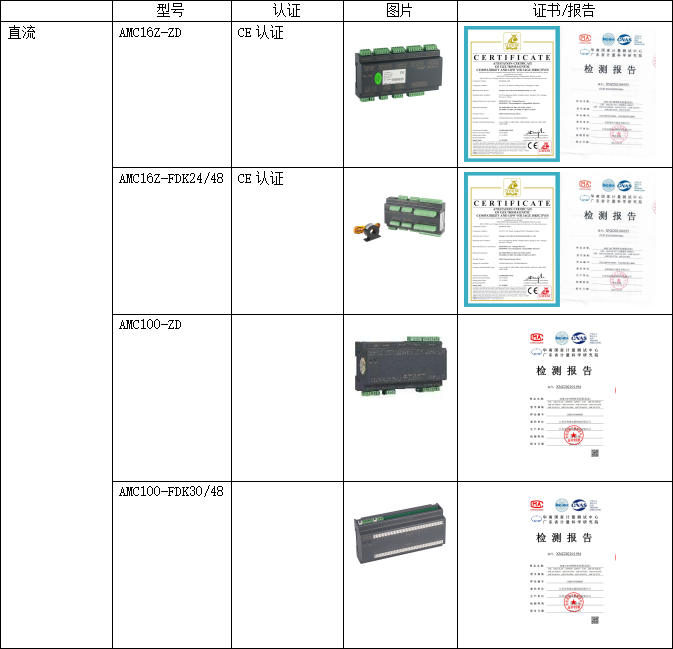

产品选型
/
触摸屏显示界面
系统主界面

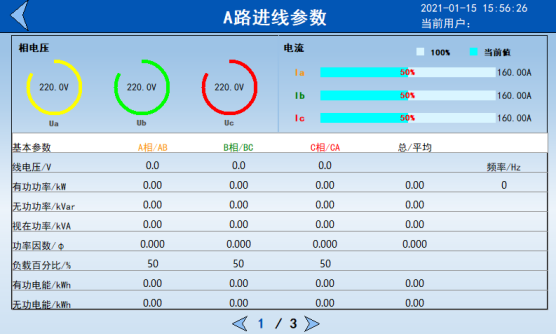

系统主路进线界面

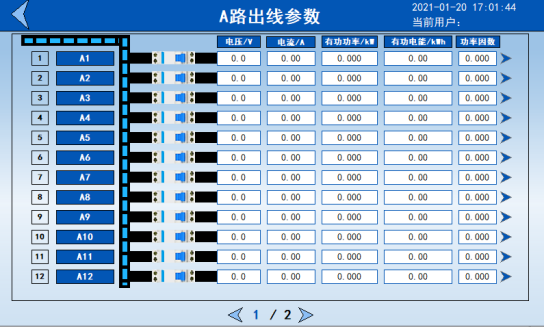

系统主路出线界面
/
安科瑞AMC精密配电监控系统可以对整个数据中心的电流分布和功率分布进行全面的实时管理，最多可实现4路进线、192路出线的电参数、进出线开关状态、温度、漏电流等全面的监测。且可根据用户需求灵活增加、减少出线测量回路数。AMC精密配电系统采用了多回路监控装置，既可以测量进线侧三相电流、电压、有功功率、无功功率、视在功率、功率因数、频率，还可同时检测出线的电流、有功功率、功率因数、电能数据等。
这样有效地对整个配电单元的电气参数进行实时监控和记录，尤其对其电力消耗有实时的了解。可以满足用户对于电能计量的要求，为全面的能耗管理提供了硬件基础，AMC精密配电监控系统支持RS485和TCP/IP协议传输数据。
