行业背景
近年来，随着数据中心建设的快速发展，智能母线槽的方案运用越来越多。相比传统精密配电柜，数据中心母线槽架空铺设，具有安装检修方便、不占地、散热快、易增容等优势。母线槽通过始端箱从前端UPS取电，以母排系统组成输电结构，采用即插即用的方式，通过插接箱给各个IT机柜内的PDU供电。

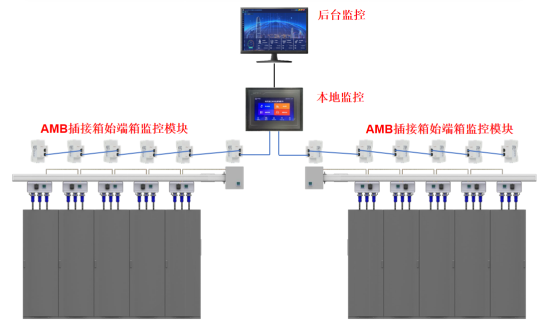

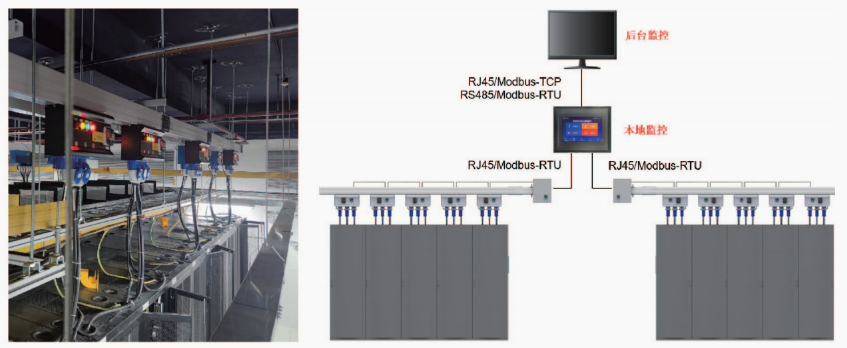

智能母线槽数据采集方案示意图
/
参考标准
GB50174 《数据中心设计规范》
TIA942 《数据中心通信基础设施标准》
GB51409 《数据中心综合监控系统工程技术标准》
DB31/T1302《数据中心能耗在线监测技术规范》
CDCC 《数据中心监控系统技术白皮书》
/
配置方案
安科瑞智能母线槽方案在始端箱和插接箱内配置AMB100/AMB110监测单元，测量始端箱、插接箱电压、电流、频率、有功功率、无功功率、功率因数、有功电能、无功电能、谐波畸变、温湿度、漏电电流等数据，可以通过有线或无线方式传输数据，在本地触摸屏显示，同时可以上传数据中心能效管理系统，实现母线槽的数据展示和异常预警。
另外由于母线槽是由铜制母排搭接而成，接头部位可能会由于接触不良而异常发热，所以需要对母线槽接头温度进行实时监测，安科瑞AMB200母线接头温度监测装置进行接触式测温，AMB300通过红外非接触式测温方式监测母线温度，数据通过有线或无线方式传输本地触摸屏显示，同时可以上传数据中心能效管理系统，实现母线槽温度的实时预警，设备选型如下所示。

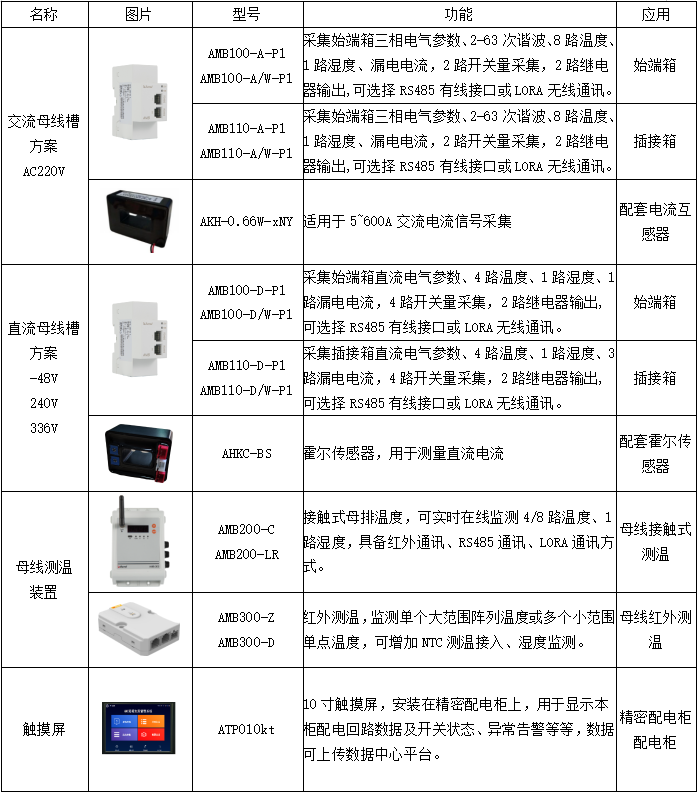

智能母线槽解决方案选型表
AMB100智能母线监控系列
系统示意图
功能
1）电压、电流、频率、有功功率、无功功率、功率因数、有功电能、无功电能、2-63次谐波、温度、湿度、漏电流等电参量测量；
2）交流2DI、2DO，直流4DI、2DO；
3）可信号取电或者独立辅助电源供电；
4）导轨式安装，具有体积小、安装方便、易组网且多种组网方案等优点。

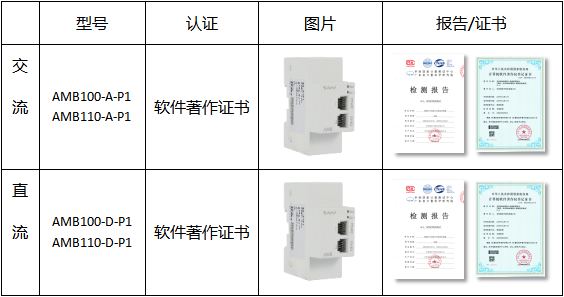

产品选型
AMB200母线连接处测温系列

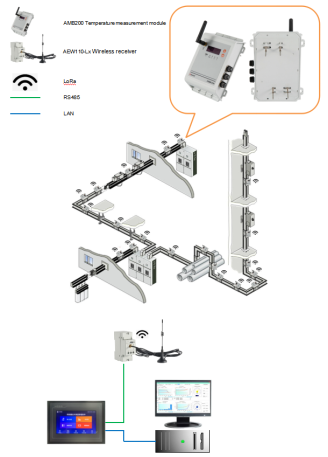

系统示意图
功能
1）可对母线槽内母排温度进行实时监控、高温预警及报警，预警值及报警值均可设置；
2）可选RS485或无线传输功能；
3）可应用于各种领域的密集绝缘母线连接器的在线温度监控系统。

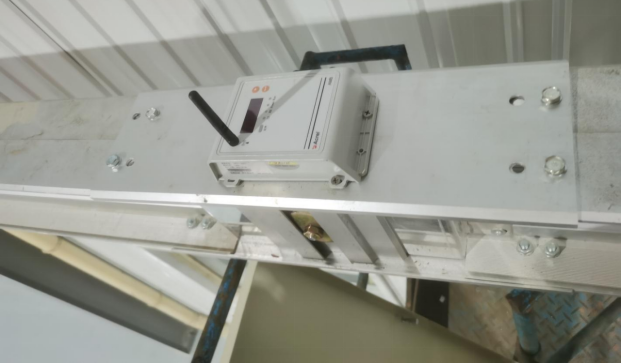

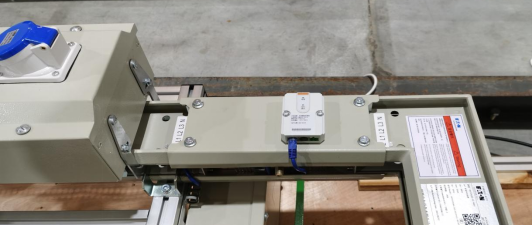

现场图片

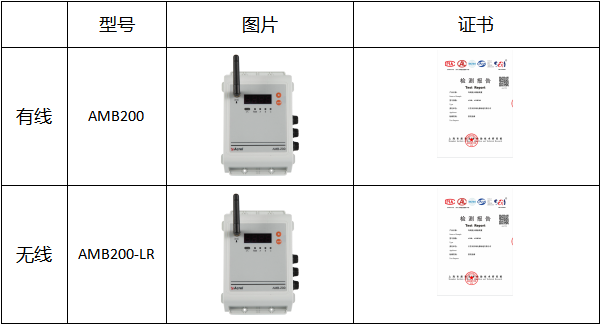

产品选型
AMB300红外测温系列

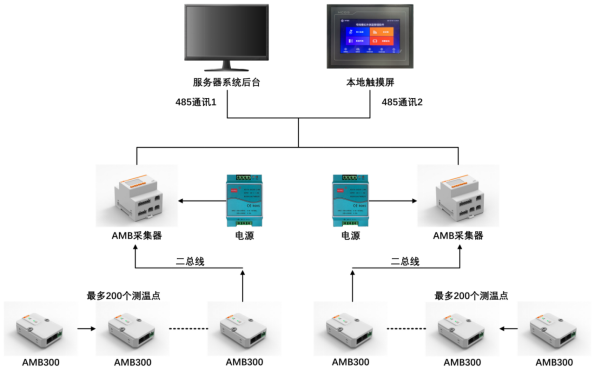

系统示意图
功能
1）可二总线通讯、实时在线检测1个大范围阵列温度/4个小范围单点温度、连接器处湿度、外接1路NTC测温；
2）具有体积小、安装方便、易组网且多种组网方案等优点；
3）可应用于各种领域的密集绝缘母线连接器的在线温度监控系统
现场图片

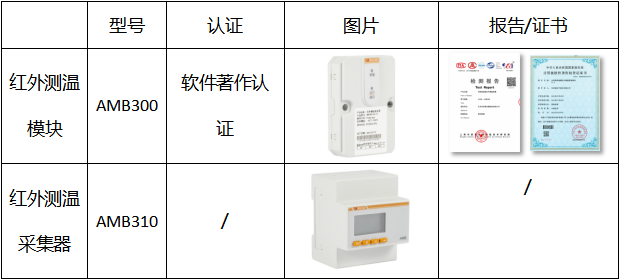

产品选型
/
系统结构
/
本地触摸屏系统功能

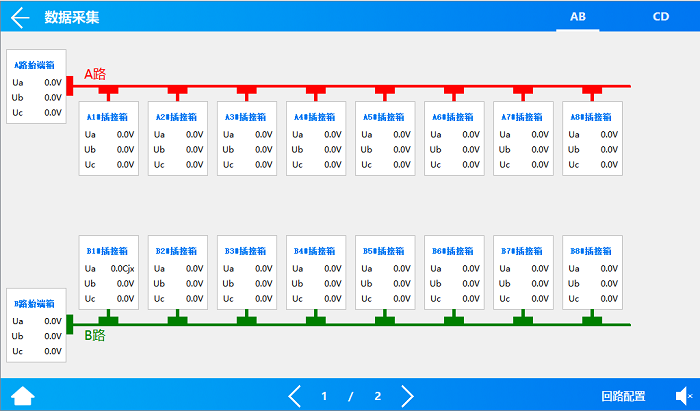

●实时监测
在主页点击数据采集按钮后，进入系统图界面：此界面显示了每个箱子的电压。

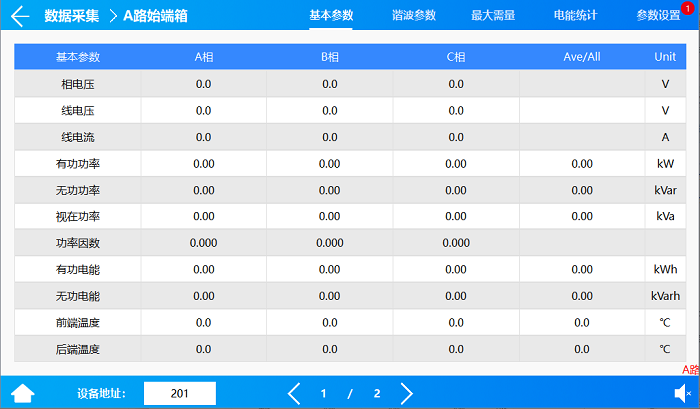

●基本参数界面
显示电压、电流、功率、电能等电参数数据，在设备地址旁边的输入框输入本箱子对应的仪表地址，即可实现对箱子中仪表数据的采集。

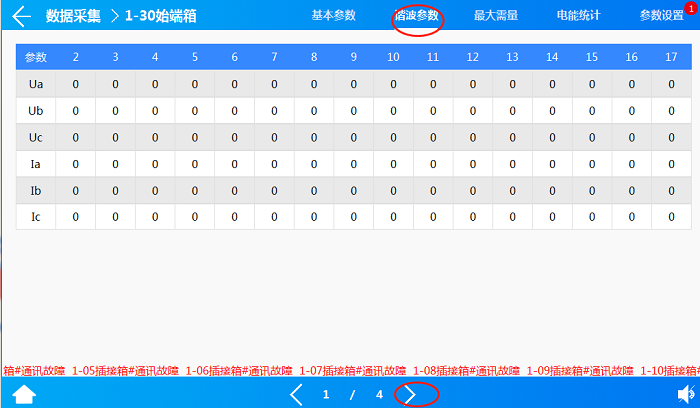

●谐波数据
通过点击“箭头”来左右切换2-63次谐波数据；

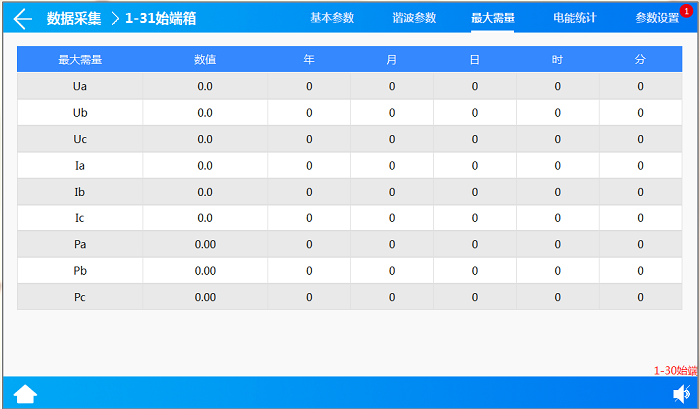

●最大需量
显示电压、电流、功率的最大需量的数值及发生时间；

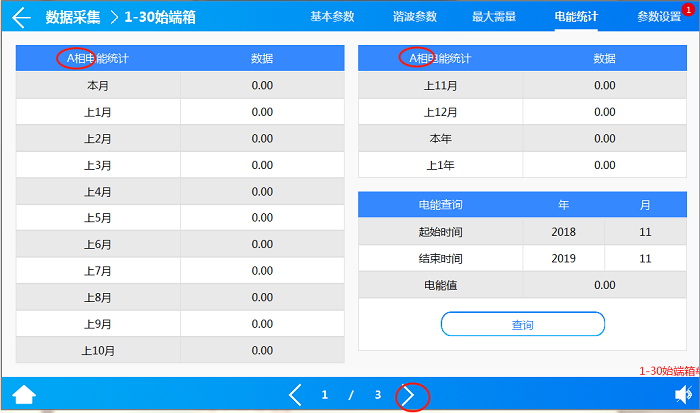

●电能查询
电能情况可以查询上12月份的每个月用电量、上一年总用电量、本年已用电量、根据选择不同时间查询电能值。
/
服务器配电传统采用精密配电柜，占用空间较大，配电线缆多，新増设备不便，为了节省面积，智能小母线方案由于不占用机房面积、可按需灵活播拔，受到很多数据中心的青睐，被越来越多的应用。
