AFRD防火门监控系统集中控制其各终端设备即电动闭门器、电磁释放器的工作状态，实时监测疏散通道防火门的开启、关闭及故障状态，显示终端设备开路、短路等故障信号。
15021503793/18702102080

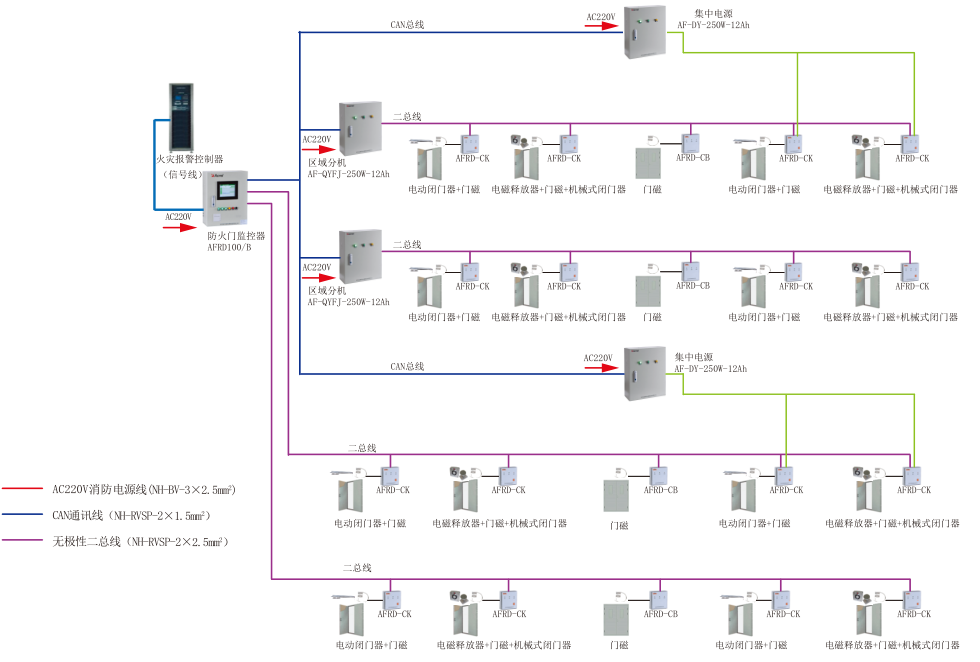

AFRD100防火门监控系统采用AFPM100/B防火门监控器（主机）+区域分机+防火门监控模块三层结构组网模式，适用范围广，满足各种环境的现场，便于区域化管理，监控模块与监控器之间采用二总线通讯，监控器与分机之间采用CAN总线通讯，满足了通讯实时性高的要求。

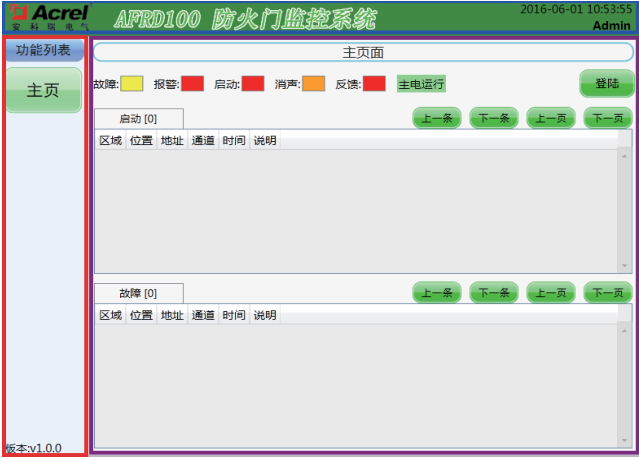

系统运行主界面 包含“登陆”按钮、“界面标题”、“功能列表”、“系统状态栏”四部分组成，可以快速查询当前监控状态，也可用于工作人员登录操作。 |
|

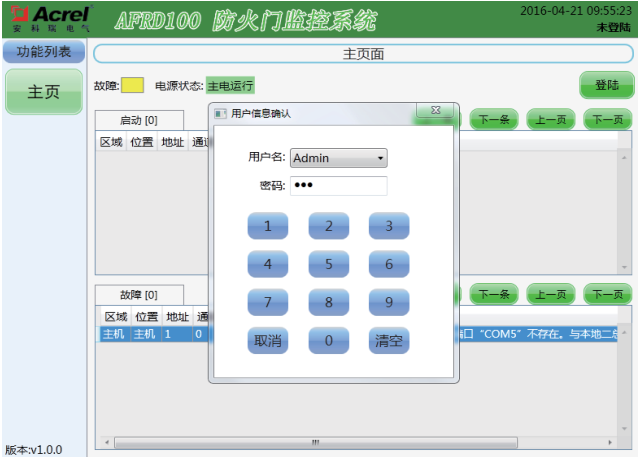

用户登录界面 输入正确的用户名和密码后， 系统状态栏会直接跳转至当前用户的操作界面下，可显示当前登录用户和功能列表。 |
|

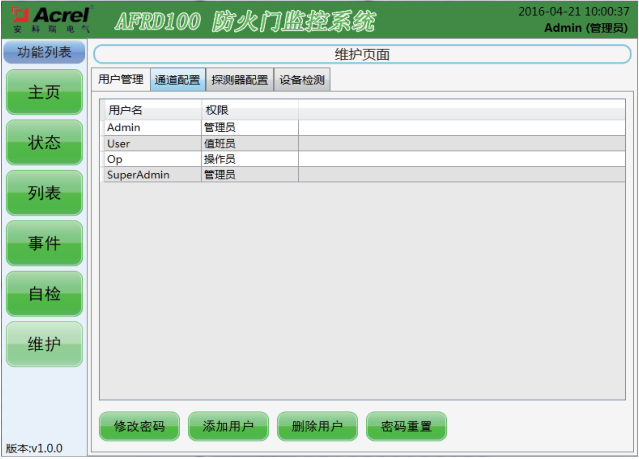

权限管理界面 该界面设有三种操作级别，操作权限级别依次为“超级管理员”→“管理员”→“操作员”，其中高级别可添加低级别的新用户。 |
|

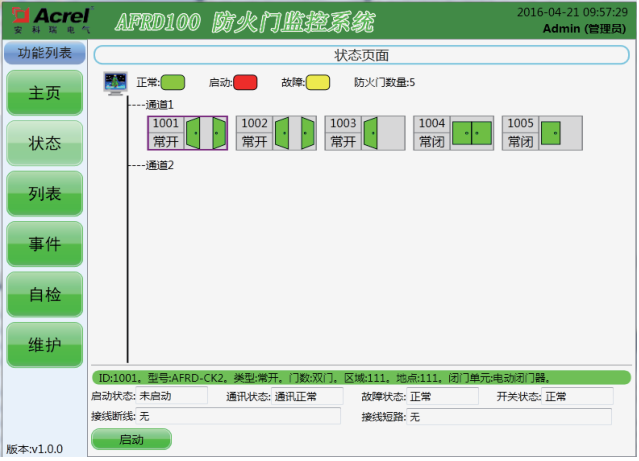

状态监测界面 该界面以图形化显示方式直观的展现了当前被监测的防火门的工作状态，点击防火门图标后，系统会显示该防火门的详细信息。 |
|

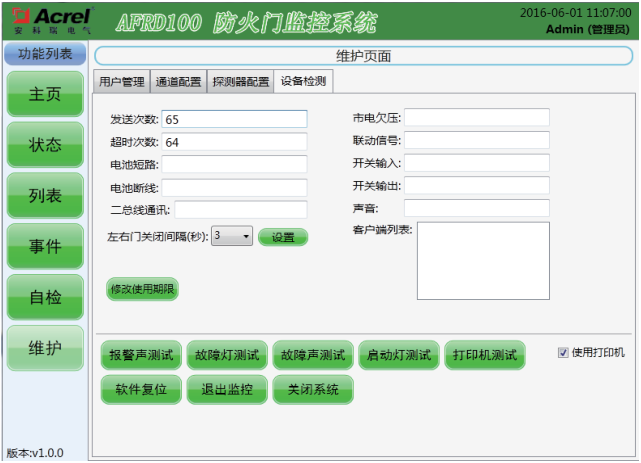

设备检测界面 该界面可以直接查看和设置一些系统运行参数，独立测试监控器部分功能，但只有“管理员”及其以上级别才有操作权限。 |
|

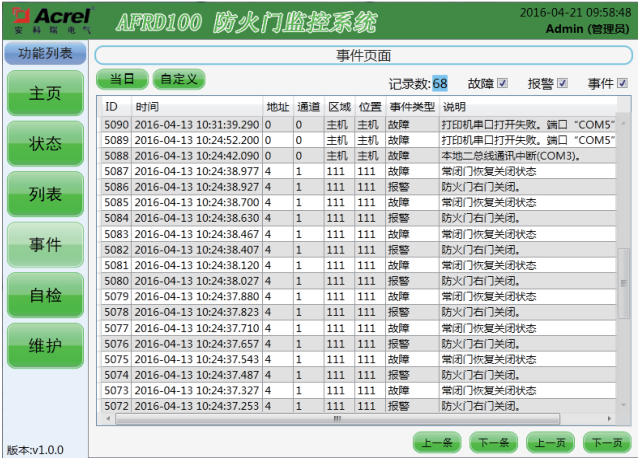

事件记录界面 该界面可显示当前存储的报警记录、故障记录和事件记录，可选择查询当天记录也可以自定义查询日期。 |
|
消防设备电源状态监控器

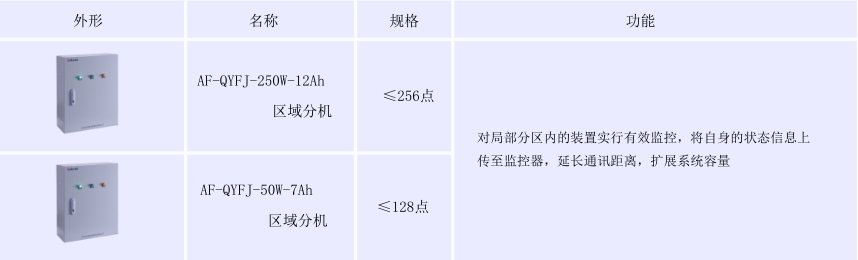

区域分机

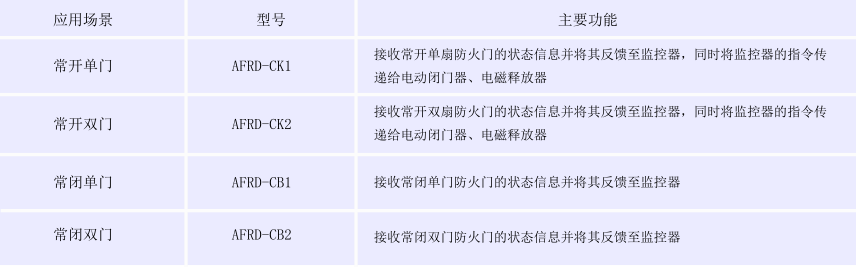

监控模块
