余压监控装置-安科瑞

余压监控系统由余压监控器(主机)、余压控制器、余压探测器、风阀执行器、系统监控专用软件等部分或全部设备组成满足并高于GB51251《建筑防烟排烟系统技术标准》、GB50016《建筑设计防火规范》和GB50098《人民防空工程设计防火规范》等 相关国家标准中的功能需求。

技术支持:

15021503793/18202170907

◆ ARPM100/B3余压监控器
1) 满足国家标准GB51251-2017《建筑防烟排烟系统技术标准》
2) 与余压控制器、余压探测器、风阀执行器等配接,灵活构建大容量疏散通道余压监控系统
3) 可通过余压控制器监控疏散通道余压变化,适应现代建筑复杂多变的要求
4) 抗干扰能力强,可以长距离供电
5) 提供2条RS485通讯回路,每条回路可连接32个余压控制器
◆ ARPM-S/1余压探测器
1) 电源:15-28VDC(二总线)
2) 工作电流:<4mA
3) 测量范围:-1000Pa~1000Pa
4) 通讯方式:二总线
5) 尺寸:86mm*86mm*20mm
6) 安装孔距:60mm
7) 安装方式:86盒安装
8)工作温度:-20℃~70℃
9) 储存温度:-40℃~85℃
◆ ARPM-S/2余压探测器副面板
1) 尺寸:86mm*86mm*20mm
2) 安装孔距:60mm
3) 安装方式:86盒安装
4) 工作温度:-20℃~70℃
5) 储存温度:-40℃~85℃

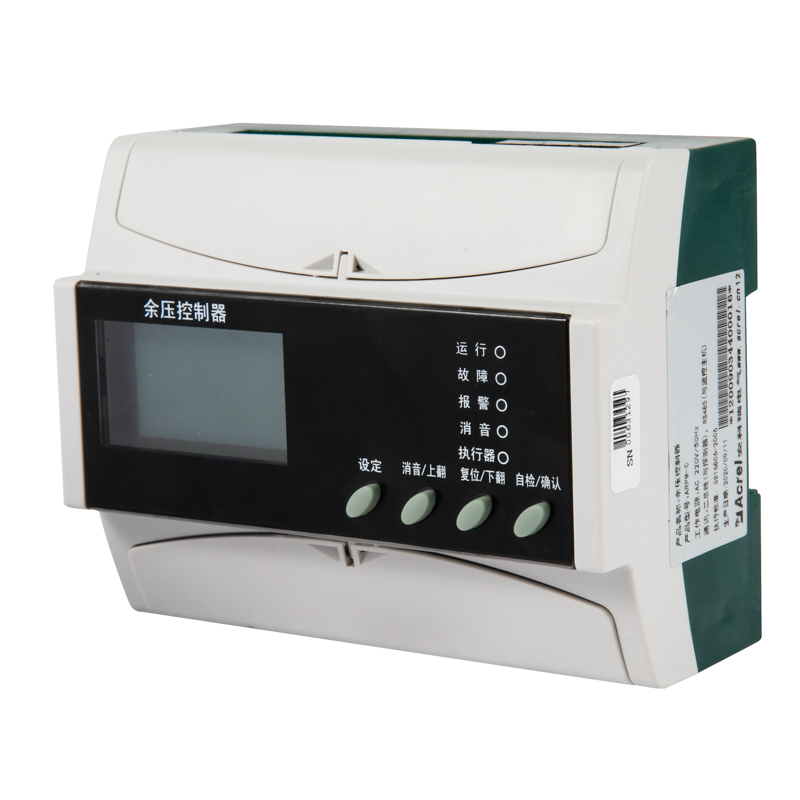

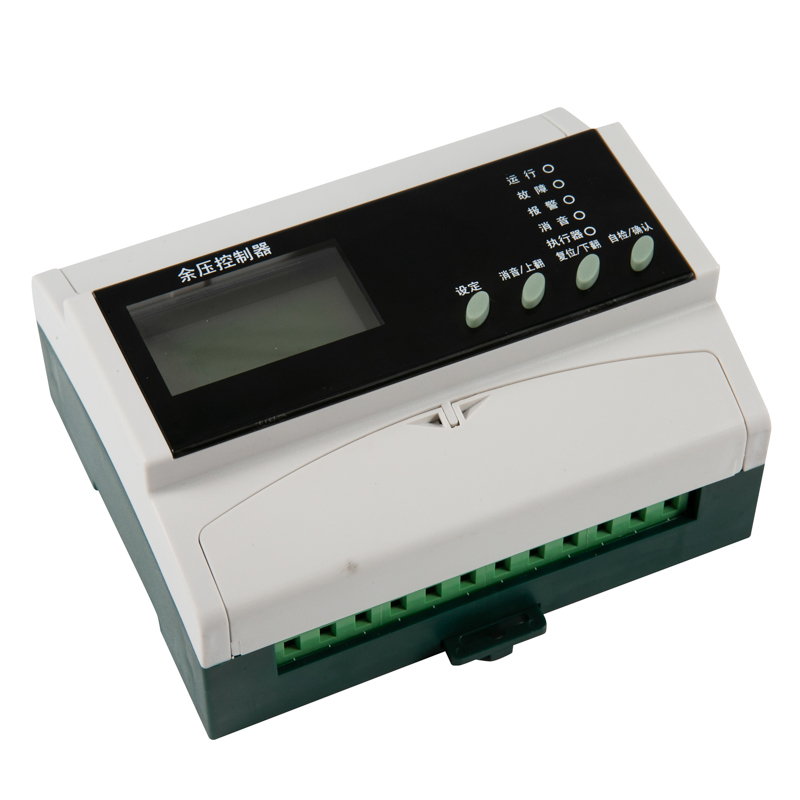

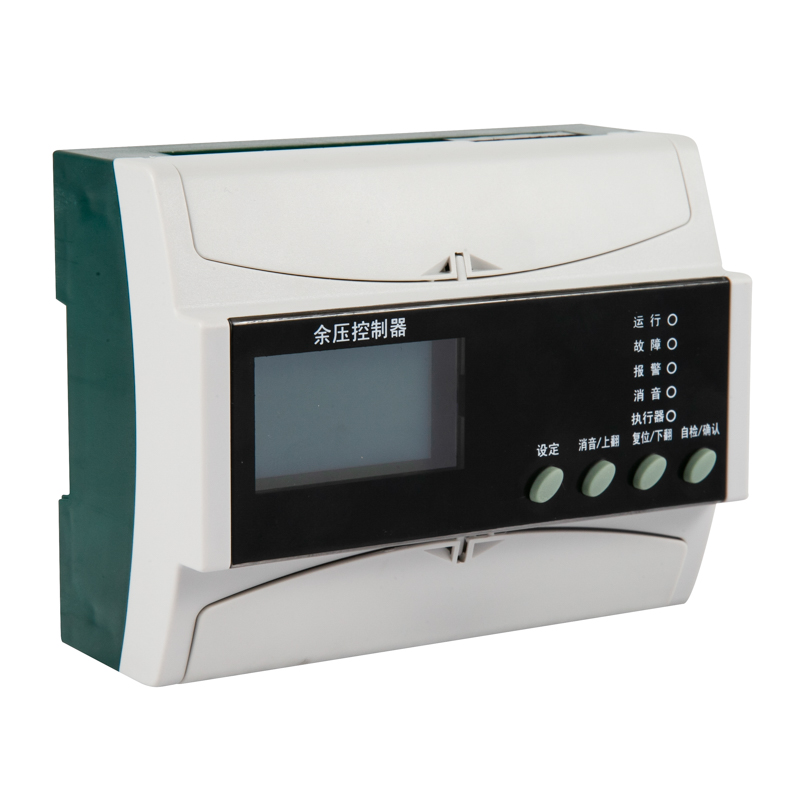

◆ ARPM-C余压控制器
1) 工作电源:AC220V 50Hz
2) 功耗: 待机状态<3W,动作状态<10W
3) 执行输出:24V(接执行器)
4) 开关量输入:2路
5) 开关量输出:1路继电器输出
6) 通讯:1路二总线、1路RS485
7) 最大通讯距离:500m
8) 安装方式: 导轨式安装
9) 工作温度范围: -20℃~60℃
10)储存温度范围:-30℃~80℃
11)环境湿度:相对湿度≤90%,不结露
12)防护等级:IP30
13)产品符合:GB16806-2006
◆ ARPM-DC24V风阀执行器
1)满足国家标准GB51251《建筑防烟系统技术标准》及GB 50016《建筑设计防火规范》等相关国家标准中的工能要求
2)接收余压控制器命令,控制调节旁通泄压阀的开、闭角度
3)可选择旋转角度,万能转接头,设置独立的运行时间,具有手动控制按钮
4)采用DC24V工作电压确保系统稳定和人身安全


◆ 余压探测器
余压探测器采用采集机械加压送风区域(防烟楼梯间、独立前室、合用前室、共用前室及消防电梯前室)的压力差值,将该压力差值与传感器内部设定超压值进行比对,判断是否超压,并发出相应超压/加压指令,通过通讯总线传送给余压控制器。
◆ 余压控制器
控制器由电源模块、输入/输出单元、控制单元、通讯模块和保护单元组成。火灾发生时,机械加压送风机启动,余压控制器根据接收到的压力差值传感器超压/加压指令,控制加压送风系统泄压阀的开关,从而控制加压送风机的送风量,实现上述各 部位和区域的机械加压送风系统的自动控制。
泄压阀所有的工作状态可在余压控制器和系统主机上显示。控制器自身具有自动和手动控制、检测功能。
◆ 风阀执行器
风阀执行器根据余压控制器的输出信号,通过风阀执行器自动控制泄压阀的开关,实现走廊至前室至楼梯间的压力呈递增分布,满足规范对机械加压送风系统余压值的要求。
风阀执行器除具有自动控制功能外还具有手动控制功能,当控制器出现故障时,可以手动操作执行器开启或关闭泄压阀。
◆ 余压监控器
余压控制器用于监视和控制所有机械加压送风系统的工作状态和报警信息的处理。系统允许当余压监控器或通讯网络敷设故障时,余压控制器自主工作,满足系统对可靠性指标的要求。
